Расчет рекристаллизации при отжиге

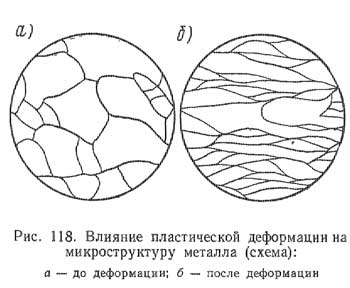

Рекристаллизация начинается с появления зародышей на границах деформированных зерен. В дальнейшем зародыши растут за счет деформированных зерен, в связи с чем происходит образование новых зерен до полного исчезновения деформированной структуры.

Под температурой рекристаллизации подразумевается температура, при которой в металлах, подвергнутых деформации в холодном состоянии, начинается образование новых зерен.

А. А. Бочвар установил зависимость между температурой рекристаллизации и температурой плавления металлов, которая характеризуется следующей формулой Трекр — 0,4 Тп,
где ТреКр и Тпл — соответственно температуры рекристаллизации и плавления в абсолютных градусах.

Формула Бочвара действительна для чистых металлов и больших степеней деформации.

Температура рекристаллизации железа — 450° С, меди — 270° С, молибдена — 900° С, а такого металла, как свинец, минус 30° С.
В связи с тем что при температуре рекристаллизации процесс образования новых зерен происходит очень медленно, практически холоднодеформированные металлы и сплавы нагревают до более высокой температуры, например железо и низкоуглеродистую сталь до 600—700° С, медь до 450—500° С. Эти температуры и являются температурами рекристаллизационного отжига.

В зависимости от степени деформации величина зерна стали после рекристаллизации получается различной. При определенной степени деформации (для стали в пределах 7—15%) после рекристаллизации получаются зерна очень большой величины. Такая степень деформации называется критической степенью деформации.
Для избежания сильного роста зерна при рекристаллизации деформацию стали заканчивают со степенью обжатия большей критической степени деформации.
